Tempat asal:
Cina
Nama merek:
ZT-TEK
Sertifikasi:
CE
Nomor model:
ZTIFP-80131204-20Ah
Hubungi Kami
Baterai lithium-ion kuadrat 48V20Ah untuk E-bike
| Artikel | Spesifikasi | Pengamatan |
| Model sel: | ZTIFP-80131204-20Ah | |
| Tegangan nominal: | 48.1V | |
| Kapasitas nominal | 20.0Ah | 0.2C muatan, 0.5C pelepasan |
| Kapasitas -20°C | 14.0Ah | |
| Tegangan akhir | 37.7V | |
| tegangan pemotongan pengisian | 54.4V | |
| Resistensi internal | ≤ 50mΩ (dengan BMS) | Resistensi paket sel ≤ 40mΩ |
| Biaya standar | 0.2C muatan arus konstan ke 54,4V, kemudian tegangan konstan Muat 54.4V sampai arus pengisian ≤0.05C Maksimum arus pengisian terus menerus: 0,5C |
Waktu pengisian: sekitar 6 jam |
| Pengeluaran standar | Listrik pelepasan nominal: 0,5C Arus pelepasan terus menerus maksimum: 1C |
|
| Suhu operasi | muatan: 0~50°C | 60 ± 25% R.H. |
| Pengeluaran: -20~50°C | ||
| Suhu penyimpanan | 0 ~ 25 °C ((10 ~ 12 bulan) -5~35°C ((2~3 bulan) |
> 50% SOC |
| Kelas IP | IP67 | |
| Berat badan | 6.5kg | |

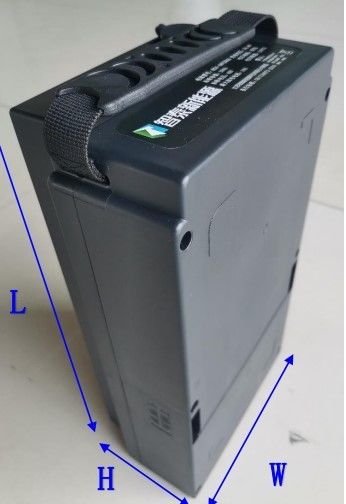

| Dimensi | 110mm H * 165mm W * 325mm L |
Uji kinerja listrik
| Artikel | Metode pengujian | Standar teknis |
| Kemampuan retensi muatan dan kemampuan pemulihan muatan | 1) Pengurangan standar, mencatat kapasitas baterai; 2) Pengisian standar; 3) Open circuit,diletakkan di lingkungan 20°C±5°C selama 28 hari; 4) Pengisian standar, mencatat kapasitas baterai, menghitung kapasitas penahan muatan; 5) Pengisian standar; 6) Pengurangan standar, mencatat kapasitas baterai, menghitung kemampuan pemulihan muatan. |
Kapasitas penyimpanan muatan tidak kurang dari 80% dari kapasitas awal, dan kapasitas pemulihan muatan tidak kurang dari 90% dari kapasitas awal. |
| Kemampuan pemulihan muatan setelah penyimpanan jangka panjang | 1) Pengisian standar; 2) Setelah berdiri selama 0,5 jam ~ 1 jam, lepaskan pada suhu 0,5C selama 1 jam; 3) Simpan pada 20 °C ± 5 °C selama 90 hari; 4) Setelah periode penyimpanan, pengisian standar; 5) Tinggalkan selama 1 jam, lepaskan ke tegangan akhir pada 0,5C dan catat kapasitas lepas. |
Kapasitas pembuangan tidak kurang dari 85% dari kapasitas awal. |
| Pelepasan suhu rendah | 1) Pengisian standar; 2) Setelah baterai ditempatkan pada suhu -20 ° C ± 2 ° C selama 16 jam, pada suhu lingkungan ini, lepaskan ke tegangan akhir pada 1C dengan arus konstan, kapasitas lepaskan rekor. |
Kapasitas pada -20 °C tidak kurang dari 70% dari kapasitas awal |
| Pelepasan suhu tinggi | 1) Pengisian standar; 2) Setelah baterai ditempatkan pada suhu 55 ° C ± 2 ° C selama 5 jam, baterai diisi pada 1 ° C pada suhu lingkungan ini arus konstan ke tegangan akhir, kapasitas pelepasan rekor. |
Kapasitas pada 55 °C tidak kurang dari 90% dari kapasitas awal |
Tes Keamanan/Keandalan
| Artikel | Metode pengujian | Standar teknis |
| Sirkuit pendek eksternal | 1) Pengisian standar 2) Menyimpan 0,5 jam sampai 1 jam setelah pengisian, perhatikan bahwa tes berikut harus dilakukan dalam waktu 24 jam setelah pengisian; 3) Sirkuit pendek elektroda positif dan negatif dari paket baterai dengan saluran eksternal dengan resistensi 80mΩ±20mΩ sampai baterai Tegangan kelompok kurang dari 0,2V |
Tidak ada api, tidak ada ledakan |
| Perlindungan sirkuit pendek | ) Pengisian standar; 2) Sirkuit pendek terminal positif dan negatif dari ujung pengisian dan akhir pembuangan masing-masing dengan 80mΩ±20mΩ saluran eksternal 0.5h, periksa tampilan baterai; 3) Putuskan saluran luar, ukur dan catat tegangan di ujung pengisian dan pengurangan baterai setelah perangkat perlindungan kembali bekerja. |
Tidak ada kebocoran, tidak ada kebakaran, tidak ada ledakan; Setelah pengisian instan, tegangan baterai tidak kurang dari tegangan nominal. |
| Perlindungan terhadap overcharge | 1) Pengisian standar; 2) Muat pada 1,5 kali tegangan nominal (72V) dan arus 1C selama 24 jam. |
Tidak ada kebocoran, tidak ada kebakaran, tidak ada ledakan; Paket baterai bekerja normal |
| Biaya yang berlebihan | 1) Pengisian standar; 2) Simpan 24 jam setelah mengisi; 3) Muat pada arus konstan 0,5C, tegangan terbatas seri 13 × 5V selama 90 menit, disisihkan selama 6 jam. |
Tidak ada api, tidak ada ledakan |
| Perlindungan atas pelepasan | 1) Pengisian standar; 2) Pengurangan konstan pada 0,5C untuk tegangan akhir, dan kemudian terus untuk pengurangan konstan pada 0,1C selama 24 jam. |
Tidak ada kebocoran, tidak ada kebakaran, tidak ada ledakan, bekerja normal |
| Pembuangan paksa | 1) Pengisian standar; 2) Simpan 24 jam setelah mengisi; 3) Baterai tunggal dalam keadaan kosong dihubungkan secara berurutan dengan baterai tunggal yang tersisa dalam keadaan penuh, dan kemudian baterai dihubungkan Kelompok itu diisi pada 1C selama 60 menit. |
Tidak ada api, tidak ada ledakan |
| Menekuk | 1) Pengisian standar; 2) Simpan 24 jam setelah mengisi; 3) Letakkan baterai di tengah plat dan plat berbentuk, dan indenter plat berbentuk tegak lurus ke baterai Dalam arah pengaturan monomer, jari-jari kepala ekstrusi semi-silinder dari pelat berbentuk adalah 75mm, dan tubuh semi-silinder terbentuk Panjangnya lebih besar dari ukuran baterai yang diekstrusi, tetapi tidak lebih dari 1 m; 4) Kecepatan ekstrusi adalah (5±1) mm/s, ketika diekstrusi ke 70% dari ukuran asli baterai, atau dipencet Ketika tekanan mencapai 30kN, tahan selama 5 menit, kemudian lepaskan tekanan ekstrusi dan perhatikan penampilannya selama 1 jam. Paket baterai hanya ditekan sekali. |
Tidak ada api, tidak ada ledakan |
| Kejut mekanik | 1) Pengisian standar; 2) Simpan 24 jam setelah mengisi; 3) Menggunakan metode pemasangan kaku (metode ini dapat memperbaiki semua permukaan sel atau baterai tunggal) Pasang paket baterai pada perangkat uji dan bawa ke masing-masing dari tiga arah tegak lurus paket baterai Setidaknya satu arah harus tegak lurus pada bidang horizontal untuk tiga kejut setara; 4) Dalam 3ms pertama dari setiap dampak, percepatan rata-rata minimum adalah 75g, dan percepatan puncak adalah antara 125g dan 175g. |
Tidak ada kebocoran, tidak ada kebakaran, tidak ada ledakan |
| Getaran | 1) Pengisian standar; 2) Simpan 24 jam setelah mengisi; 3) Baterai dipasang di atas meja mesin pengujian getaran dan diuji sesuai dengan langkah-langkah yang ditentukan dalam standar nasional/internasional; 4) Amplitudo pengujian getaran baterai adalah 0,76mm, stroke maksimum adalah 1,52mm, dan frekuensi getaran antara 10Hz dan 55Hz, dan berubah dengan kecepatan 1Hz/menit; 5) Uji getaran dilakukan masing-masing di arah X, Y, dan Z paket baterai. Waktu uji siklus menyapu antara 10Hz dan 55Hz di setiap arah adalah 90min±5min. 6) Menyimpan 1 jam setelah tes, standar debit, mencatat kapasitas debit. |
Tidak ada api, tidak ada ledakan |
| Tes jatuh | 1) Pengisian standar; 2) Simpan 24 jam setelah mengisi; 3) Letakkan baterai pada ketinggian tidak kurang dari 1000mm, dengan X, Y, dan menjatuhkannya ke permukaan semen sekali dalam setiap arah X, Y, dan Z. |
Tidak ada api, tidak ada ledakan |
| Uji tekanan atmosfer rendah | 1) Pengisian standar; 2) Simpan 24 jam setelah mengisi; 3) Letakkan paket baterai di ruang kosong dan secara bertahap menurunkan tekanan udara internal ke tidak lebih dari 11,6 kPa (Simulasi ketinggian 15420m) dan tahan selama 6 jam. |
Tidak ada kebocoran, tidak ada kebakaran, tidak ada ledakan |
| Dampak suhu rendah dan tinggi | 1) Pengisian standar; 2) Simpan 24 jam setelah mengisi; 3) Letakkan baterai di lingkungan 72 ° C ± 2 ° C selama 4 jam; 4) Dalam waktu 30 menit, suhu diturunkan menjadi 20°C±2°C dan suhu dipertahankan selama 2 jam; 5) Dalam waktu 30 menit, suhu diturunkan ke -20°C±2°C dan suhu tetap konstan selama 4 jam; 6) Dalam waktu 30 menit, suhu ditingkatkan menjadi 20°C ± 2°C dan suhu tetap konstan selama 2 jam; 7) Ulangi langkah 3) sampai 6) 4 kali dan letakkan baterai setelah 5 siklus kejut suhu tinggi dan rendah Pada 20 °C ± 5 °C selama 7 hari. |
|
| Tes perendaman | 1) Pengisian standar; 2) Simpan 24 jam setelah mengisi; 3) Mencelupkan baterai dalam tangki pada suhu 20 °C ± 5 °C (ujung atas baterai ditenggelamkan oleh air) selama 24 jam.dan kemudian keluarkan paket baterai dan letakkan di lingkungan dengan suhu 20 ° C ± 5 ° C, kelembaban relatif tidak lebih dari 85%, dan tekanan atmosfer antara 86 kPa dan 106 kPa selama 4 jam. |
Tidak ada kebocoran, tidak ada retakan, tidak ada kebakaran, tidak ada ledakan |
| Pengeluaran atas perlindungan arus | 1) Pengisian standar; 2) Pelepasan pada 1,5 kali arus pelepasan maksimum selama 1 jam. |
Tidak ada kebocoran, tidak ada kebakaran, tidak ada ledakan, bekerja normal |
| Pengeluaran elektrostatik | Paket baterai diuji sesuai dengan persyaratan debit elektronik GB/T 17626.2-2006. Paket baterai diuji untuk debit kontak pada 4kV dan debit udara pada 8kV.Setelah pelepasan elektrostatik selesai, periksa apakah perangkat perlindungan berfungsi dengan baik. | bekerja normal |
